果洛三相标准功率源 产品简介本装置是采用现代测试DDS波形合成高速数字处理器( DSP )复杂可编程逻辑阵列( CPLD )大规模集成功放嵌入式计算机系统等技术而设计。适用于电能表(选配），交直流指示仪表的检定和校准，是电力系统用于电力产品检定和校准的理想设备。二、产品主要功能及特点?国内首创将系统、测量和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。?采用独创操作系统，开机立即显示测试画面，无需导引程序，响应速度快，工作效率高。?视窗和按键操作结合（二功能兼备），操作具有多样性，可适用于不同人群和习惯，操作简单。?内含交直流标准源，可直接检定各种交直流指示仪表。?可自动检定各种电能表(选配)和指示仪表的各项指标。?电压，电流，功率，相位，频率，谐波均采用优越闭环输出，设置点一次到位，软件调整，使用方便。?电压，电流，相位设有丰富常用实用点，操作简单，一点到位，使用便捷效率高。?备有数字旋转编码器调节，使用便捷，简单。?输出电压，电流和功率均为高精度，高稳定度标准源，软件校准。?输出标准谐波2～31次，可单次或任意叠加多次谐波输出。?三相电压之间，三相电流之间，各相电压和电流之间可任意移相，因此也可模拟各种电力故障输出。?具备三相频率独立设置，分相变频。?备有多重报警和保护功能，故障自行检测，并显示故障类型和部位，使用可靠。?备有接口和软件，接口协议开放，用户可自行编程控制仪器。?可支持国内同类产品操作软件使用。

<果洛>天正华意电气设备有限公司

果洛三相标准功率源 主要技术指标3．1 交流电压量程　　50V、100V、200V、400V、600V 　 输出容量　20VA；3．2 交流电流量程　　0.5A、1A、2.5A、5A、10A、20A　　 输出容量　20VA；3．3 交流电压、电流调节范围 0～130％ FS， 调节细度 5×10-5；3．4 工频交流电压、电流准确度 0.05％ FS；3．5 有功功率（50V～400V）准确度 0.05％ FS；3．6 无功功率（50V～400V）准确度 0.1％ FS；3．7 电流对同名相电压的相位准确度　 0.050；3．8 频　率　　调节范围 45～65Hz， 调节细度 0.001Hz，调定值准确度0.01Hz；3．9 相　位　　调节范围0～359.990， 调节细度 0.010；功率因数 调节范围0～±1， 调节细度 0.0001；调定值准确度0.0005；3．10 交流电压、电流输出波形失真度　　 ≤0.3％；3．11 交流电压、电流及功率输出稳定度　 ≤0.02％ FS /60s；3．12 谐波2～31次，幅度0～40％，各次谐波相位细度0.010·N（N为谐波次数）；3．13 直流电压量程 75mV、75V、150V、300V、500V、1000V 输出容量20W；3．14 直流电流量程　0.5A、1A、2.5A、5A、10A、20A 输出容量20W；3．15 直流电压、电流调节范围0～120％ FS（1000V量程0～105％ FS），调节细度5×10-5；3．16 直流电压、电流输出稳定度　 ≤0.02％ FS /60s（峰－峰值）；

<果洛>天正华意电气设备有限公司 便携式多功能校准仪种类齐全

果洛三相标准功率源 该表只做需要检测的分格点（如4kV、6kV、10kV）及变差校验。输入上述参数后按“OK”键装置自动进入分格点，电压自动升至差分格点标准值的5％(指额定值的5％)位置，即1.5kV处，此时校验员按“▼”键移动光标至所要校验的分格点（即第二个分格点4kV）上，进行所选分格点的校验，再用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点（4kV）上升误差；此时装置自动进入下一个分格的校验，光标自动移到第三分格点位置上，电压自动升至差第三分格点标准值的5％（即5.5kV）位置，用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点（6kV）上升误差，此时装置自动进入下一个分格的校验，光标自动移到第四分格点位置上，电压自动升至差第四分格点标准值的5％（即7.5kV）位置，此时校验员按“▼”键移动光标至所要校验的分格点（第五个分格点10kV）上，再用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点（10kV）上升误差，接着装置电压自动升至高于一个分格点(10kV)的5％位置，进入做下降误差状态（若不做变差，此时可通过“▲”、“▼”键查看各校验点的误差或按“?”键存储当前表数据。），校验员用“1～5”键配合“6”键调节（下降）输出电量使被检仪表指针对准一个分格点，按“OK”键，显示此点（10kV）下降误差，同时显示变差；然后装置自动进入倒数第二分格点（即8kV）的校验，光标在倒数第二个分格点位置上，电压自动降至高于倒数第二个分格点标准值的5％（即8.5kV）位置，此时校验员按“▲”键移动光标至所要校验的第三个分格点（6kV）上，再用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差和变差，依此类推。

<果洛>天正华意电气设备有限公司 便携式多功能校准仪种类齐全

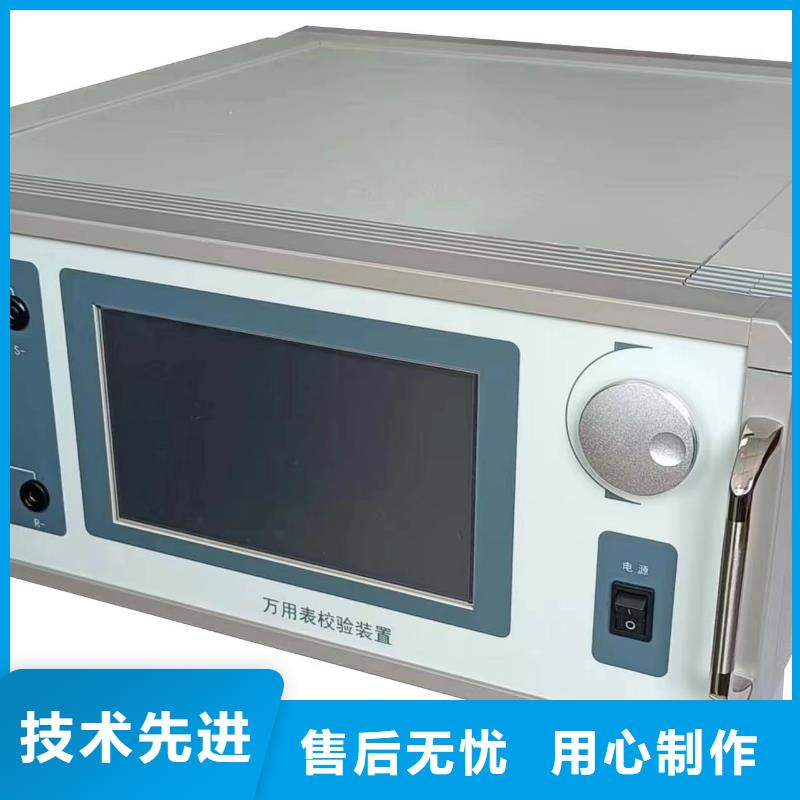

果洛三相标准功率源 如需设置电阻输出18kΩ，具体操作如下：开机后进入源操作界面默认电阻量程为0～200Ω；送数方式为“步进”。⑴按“?”键进入量程切换状态后，再按“?”键可循环翻看屏幕下部显示各电阻量程信息，根据屏幕下部显示按“3”键切换当前量程为0～20kΩ切换后装置自动回到幅值升降状态，此时可直接用“1～5”键配合“6”键调节输出电阻至18kΩ（“1～5”键为步进键，“6”键为上升与下降状态的切换键）。⑵也可按“▲”键切换当前的送数方式为“百分送数”状态（循环状态为“步进”→“百分送数”），在“百分送数”状态下直接在“送数值”栏中输入所需值“90.0”后，再按“OK”键，装置即一步到位输出电阻值18kΩ。在对指针式电阻表进行校验时，请按下列方式操作：⑴ 外接指针式电阻表的正、负极与装置电子电阻箱正、负输出端联接时，应正接负、负接正，不要接错。⑵ 在校指针式电阻表的“×1”量程时，请将装置电子电阻的量程切到“0～200Ω”上，调节输出电阻，进行“×1”量程的中值电阻校验。⑶ 在校指针式电阻表的“×10”量程时，请将装置电子电阻的量程分别切到“0～200Ω”上量程，调节输出电阻，进行“×10”量程的电阻校验。⑷ 在校指针式电阻表的“×100”量程时，请将装置电子电阻的量程切到“0～2kΩ”上，调节输出电阻，进行“×100”量程的中值电阻校验。⑸ 在校指针式电阻表的“×1k”量程时，请将装置电子电阻的量程切到“0～20kΩ”上，调节输出电阻，进行“×1k”量程的中值电阻校验。⑹ 在校指针式电阻表的“×10k”量程时，请将装置电子电阻的量程切到“0～200kΩ”上，调节输出电阻，进行“×10k”量程的中值电阻校验。⑺ 在校指针式电阻表的“×100k”量程时，请将装置电子电阻的量程切到“0～2MΩ”上，调节输出电阻，进行“×100k”量程的中值电阻校验。在对数字式电阻表进行校验时，外接数字式电阻表的正、负极与装置电子电阻箱正、负输出端联接，应正接正、负接负，不要接反。根据所校的电阻值选择好装置电子电阻箱的量程，调节输出电阻进行电阻校验。

果洛三相标准功率源 操作说明注意事项：＊ 装置电源线的地线端或装置后板的“”大地接线端要可靠接地。＊ 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。＊ 进行电表检定前，通电预热至少20分钟。关机后至少30秒再开机。＊ 电压输出不要短路，电流输出不要开路。＊ 若要改变电压或电流量程，先降电压或电流为零。＊ 由于交直流大小电压、电流分不同的输出端，因此校表时请注意接线。＊ 校验交直流mV表必须使用专用五芯头测试线（装置送上级部门检测时，此线必须携带）。＊ 校验交直流uA、mA和电阻表必须使用专用两芯屏蔽测试线（装置送上级部门检测时，此线必须携带）。校验交流mA表时，为增强抗干扰能力，请将交流mA输出低端与装置外壳相连。＊ 点频方波输出必须使用专用两芯头测试线（装置送上级部门检测时，此线必须携带）。＊ 外接数字式电阻表的正、负极与装置电子电阻箱正、负输出端连接时，应正接正、负接负，不要接反。＊ 外接指针式电阻表的正、负极与装置电子电阻箱正、负输出端连接时，应正接负、负接正，不要接错。＊ 在使用电子电阻箱时，测试电流不得超过各量程允许输入电流值（见附录）。个别进口标准表对电子电阻箱各量程进行检测时，会超过允许输入电流值，测量不准确。建议使用惠普的HP-34401A型表进行电阻检测。＊ 如遇装置工作时发出持续蜂鸣声，或幅值升不起来，须关机检查。＊ 关机的顺序是先按“清零”键再揿电源开关。5．1 各按键及旋转编码器的作用“0～9”： 数字键，还可配合显示屏中的各种提示使用。

<果洛>天正华意电气设备有限公司
便携式多功能校准仪种类齐全

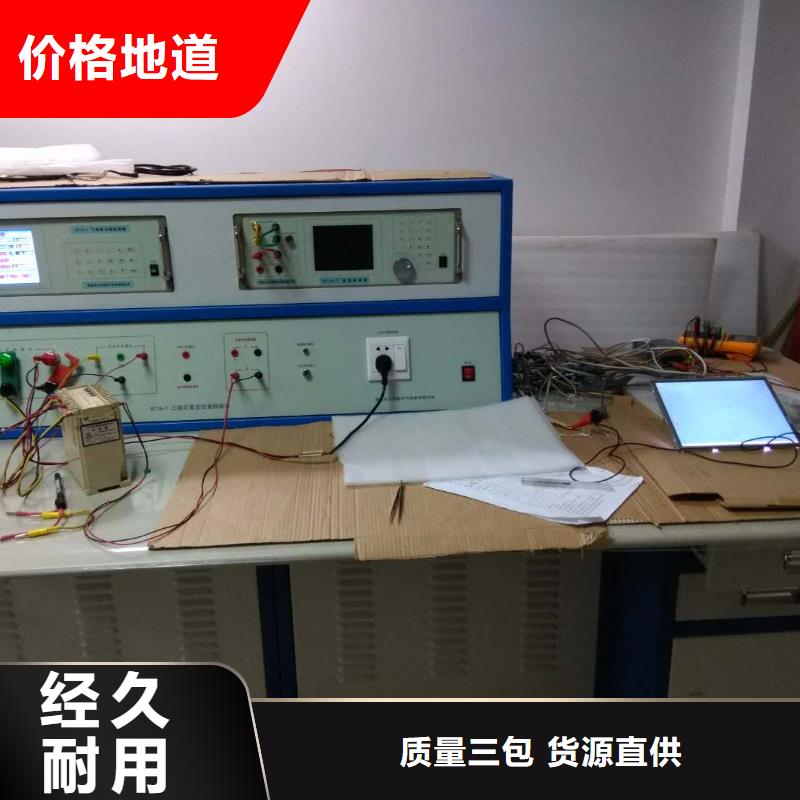

果洛三相标准功率源 电能测量在主菜单中按“4”键进入图5界面。将被检电能表脉冲输出接至表的电能脉冲输入端，按“▼”键移动光标到相应设置栏，输入正确的校验圈数、被检表常数、标准偏差次数、脉冲预置数（指本表单相额定功率对应的高频脉冲频率，700000Hz），按“OK”键开始测量被检电能表误差，剩余圈数栏开始倒计数，计数为零时显示该次测得的误差值，然后校验圈数值重置剩余圈数栏，开始下一次的测量。各设置栏参数默认如下：“校验圈数”为2（范围1-9999）；“检表常数”为14400（范围1-999999）；“脉冲预置”为20000Hz（标准脉冲常数在100V/5A时为0，对应关系详见附录1）；“偏差次数”为5（范围5-10）。表内可保存9个被检表常数根据操作提示框按“▲”键选择常数，按“▼”键保存已输入或修改后的常数。默认可选的常数为：600 1200 2400 3600 7200 14400 36000 72000 144000。 标准脉冲输出接口输出高频脉冲，供电能表校验装置读取，标准脉冲频率可在“脉冲预置”框中预置。测试标准偏差时按“▼”键移动光标到“偏差次数”栏，按“OK”键开始测量，累计按“OK”键次数达“偏差次数”栏中设定的次数后即可显示出被测标准偏差值。按“SEL”键循环切换显示有功功率和无功功率。

便携式多功能校准仪种类齐全

果洛三相标准功率源 本装置核心部分采用32位DSP和16位高速低功耗数模转换器组成高精度工频交流采集器。既可用做校验装置的标准表，又可用做测试校验装置的校验仪。采用6.4寸TFT彩色液晶屏，图表字符显示清晰。具有量程宽、精度高、工作稳定可靠、操作简单的特点。2 主要功能及特点2．1 可测量交流电压、电流、有功功率、无功功率、频率、相位和功率因数；2．2 可测量电压、电流谐波含量和波形失真度；2．3 作为测量有功电能、无功电能标准时，输出标准脉冲频率可达2MHZ；2．4 可测量校验装置的电压、电流、功率稳定度；2．5 可测量校验装置的标准偏差估计值；2．6 可测量校验装置的三相电压对称度、三相电流对称度；2．7可测量直流电压和直流电流（选项）；2．8设有RS-232接口，可由PC进行控制操作；2．9与校验台配合，可组成一套高精度、高稳定度的三相电表测试系统。
